Пожарный успокоитель потока (ПУС) PROFIREX
Назначение и область применения
Пожарный успокоитель потока (ПУС) PROFIREX производства ООО «ИПК Промо-Консалтинг» представляет собой высокоэффективное устройство, предназначенное для стабилизации потока жидкости в системах пожаротушения. Основная задача ПУС — преобразование турбулентного потока воды или раствора пенообразователя в ламинарный (упорядоченный) поток. Это необходимо для обеспечения корректной работы чувствительного к гидравлическим ударам и завихрениям оборудования: дозаторов пенообразователя, расходомеров, генераторов пены, лафетных стволов и другого запорно-регулирующего оборудования.
Применение успокоителя особенно актуально в условиях ограниченного пространства насосных станций, где невозможно обеспечить требуемые нормативной документацией прямые участки трубопровода перед оборудованием. Установка ПУС позволяет нивелировать пульсации давления и потока, возникающие после насосного агрегата или поворотов трубопровода, тем самым повышая точность дозирования пенообразователя, надежность работы измерительных приборов и общую эффективность системы пожаротушения.

Изделие ориентировано на применение в составе систем водяного и пенного пожаротушения на объектах топливно-энергетического комплекса, нефтехимической промышленности, морских терминалов и других промышленных объектов. Данное оборудование является неотъемлемой частью комплексных решений, предлагаемых ООО «ИПК Промо-Консалтинг» в области пожарной безопасности.
Особенности конструкции и преимущества

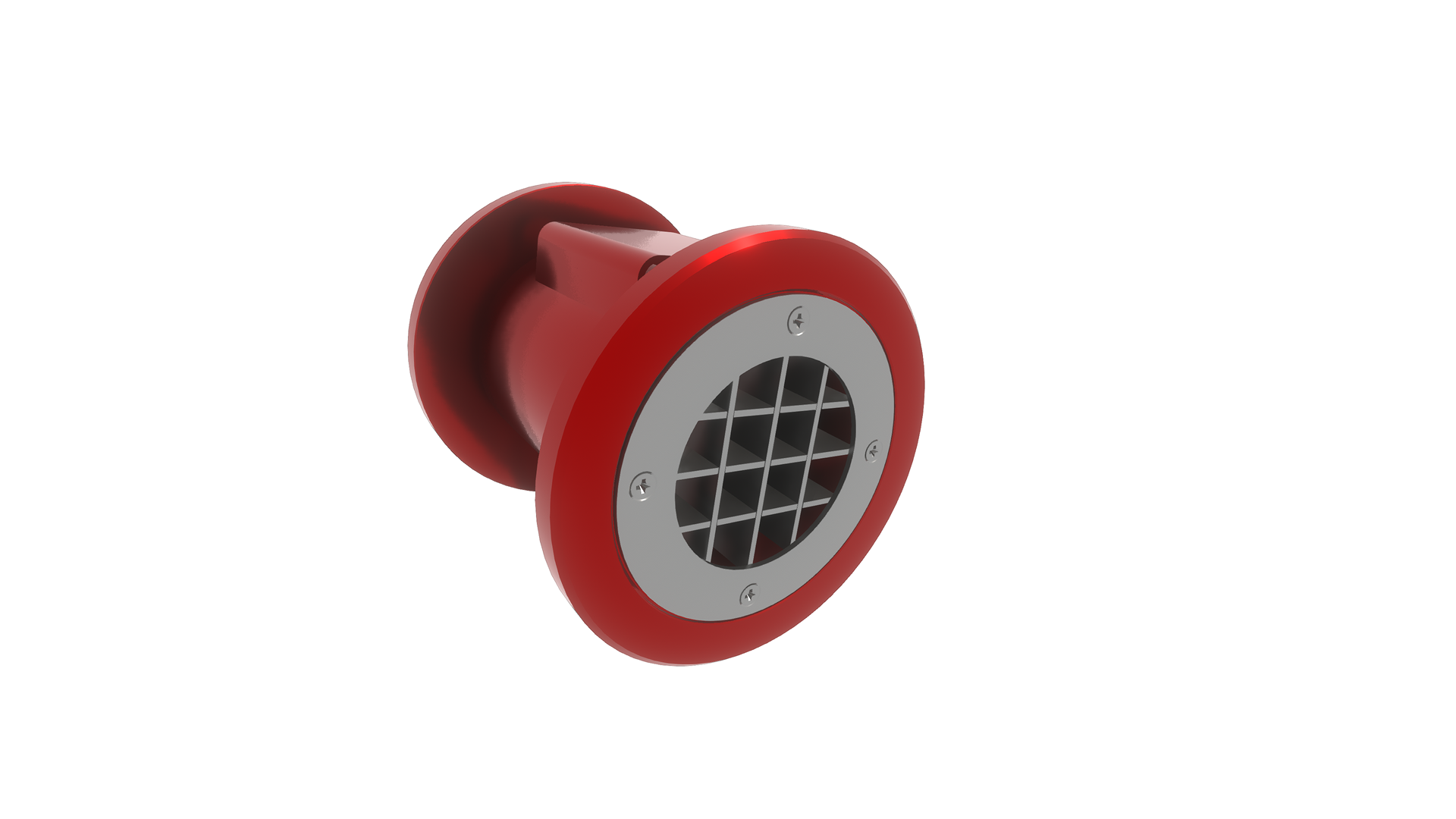

Конструктивно пожарный успокоитель представляет собой межфланцевую трубную проставку с установленными внутри пластинчатыми секциями-рассекателями. Проходя через систему таких секций, поток жидкости теряет хаотичную завихренность и выравнивается, выходя из устройства в виде структурированного потока.
ООО «ИПК Промо-Консалтинг» предлагает ПУС в широком диапазоне типоразмеров, используя собственные наработки в области производства оборудования для систем пожаротушения.
Ключевые конструктивные особенности и преимущества:
-
Эффективная стабилизация потока: Уникальная геометрия рассекающих секций эффективно гасит турбулентность, заменяя необходимость в длинных прямых участках трубопровода.
-
Широкий диапазон условных проходов: Модельный ряд охватывает диаметры от Ду80 до Ду400, что позволяет подобрать устройство для магистралей различной производительности.
-

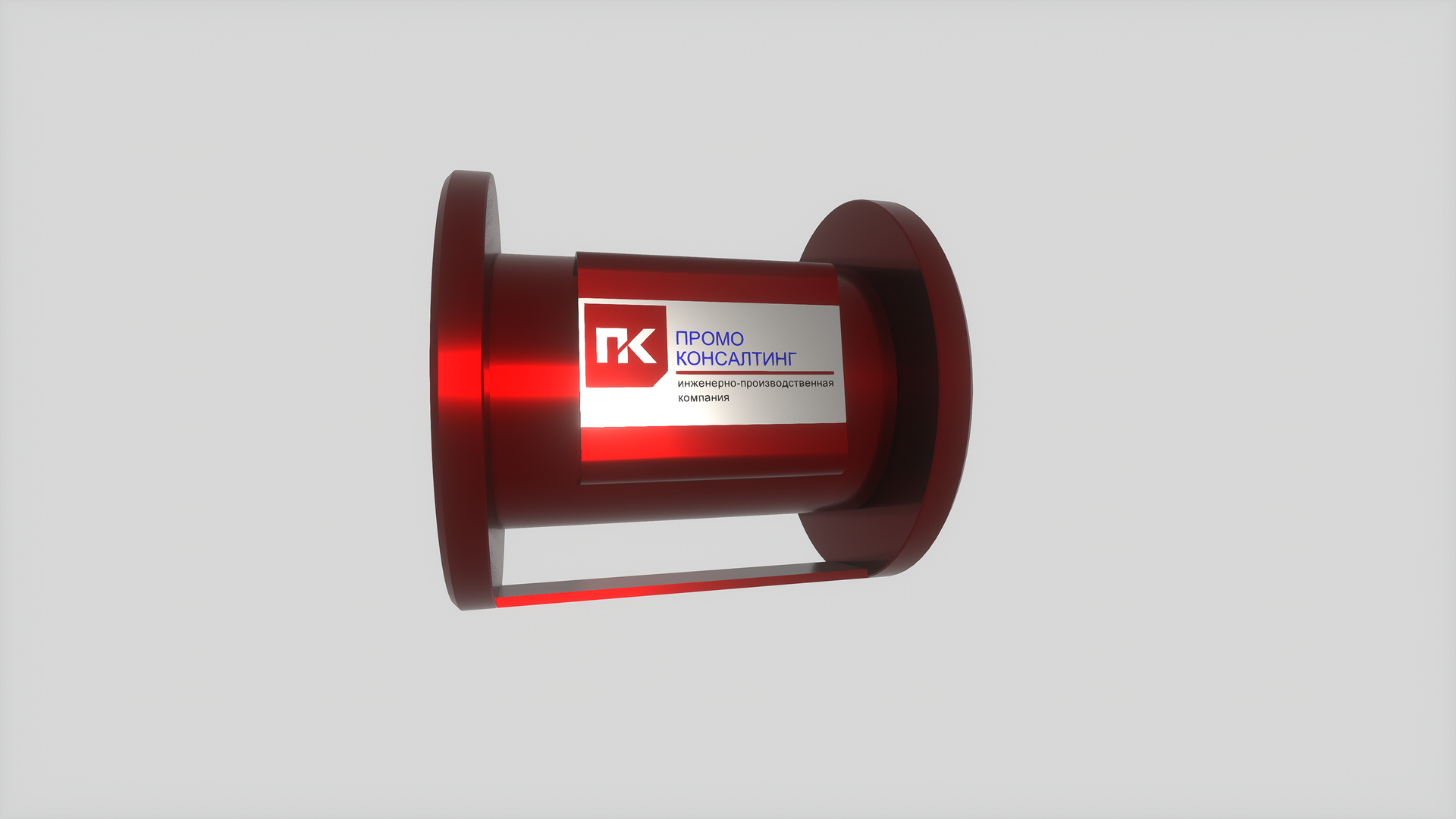

Простота монтажа: Устройство устанавливается в разрыв трубопровода между стандартными фланцами. Изделия массой более 25 кг оснащаются монтажными ручками для удобства транспортировки и установки.
-
Адаптивность к климатическим условиям: Возможно изготовление в различных климатических исполнениях (У, ХЛ, УХЛ) для эксплуатации в широком диапазоне температур (от -60°С до +50°С).
-
Вариативность материалов: В зависимости от требований заказчика, корпус и внутренние элементы могут быть выполнены из конструкционной углеродистой стали (Ст3, 09Г2С) для стандартных условий или из нержавеющей стали (12Х18Н10Т) для агрессивных сред и объектов с повышенными требованиями к коррозионной стойкости .
Основные параметры и характеристики
Технические характеристики пожарного успокоителя (ПУС) представлены в таблице ниже.
|
Наименование параметра |
Значение |
|
Условный проход (Ду), мм |
80, 100, 150, 200, 250, 300, 350, 400 |
|
Рабочее давление, МПа |
1,6 |
|
Испытательное давление, МПа |
2,4 |
|
Температура рабочей среды, °C |
от +5 до +80 |
|
Температура окружающей среды при транспортировке и хранении, °C |
от -45 до +50 (в зависимости от климатического исполнения) |
|
Присоединение к трубопроводу |
Фланцевое по ГОСТ 33259-2015 |
|
Материал корпуса |
Сталь углеродистая (Ст3, 09Г2С) / Сталь нержавеющая (12Х18Н10Т) |
|
Количество секций |
От 28 до 60 (в зависимости от Ду) |
|
Срок службы, лет |
Не менее 10 |
Габаритные и присоединительные размеры (справочно)
Габаритные размеры (длина L и высота H) зависят от условного прохода и материала исполнения. Ниже приведены типовые значения для основного модельного ряда.
|
Условный проход, Ду |
Длина (L), мм |
Масса, кг (не более) |
Примечание |
|
80 |
145 |
6 |
|
|
100 |
160 |
8 |
|
|
150 |
160 |
13 |
|
|
200 |
200 |
23 |
|
|
250 |
280 |
45 |
|
|
300 |
330 |
67 |
|
|
350 |
350 |
93 |
|
|
400 |
350 |
115 |
Условия эксплуатации, монтажа и поставки
-
Климатические исполнения: УХЛ4 по ГОСТ 15150-69.
-
Условия монтажа: Установка осуществляется между ответными фланцами трубопровода с помощью шпилек или болтов. Рекомендуется устанавливать устройство на горизонтальных участках трубопровода.
-
Комплектация поставки:
-
Пожарный успокоитель (ПУС) в сборе.
-
Паспорт на изделие.
-
Руководство по монтажу и эксплуатации.
-
-
Производство: Изготовление осуществляется на собственном производственном комплексе ООО «ИПК Промо-Консалтинг» в г. Ульяновск.
